| 概述
A.功能概述
TL192S 是一款低功耗、高穿透的電容式指紋傳感器。
B.功能特性
TL192S 指紋傳感器包含以下特性：
? 傳感器陣列大小為：192x192 像素點；
? 單像素位寬 8 位；
? 高速 SPI 接口；
? 低功耗；
? 3.3V 單電源供電；
? ESD 耐壓 15KV；
? 圖像幀率 30 幀/秒
? 508 DPI
| 功能框圖

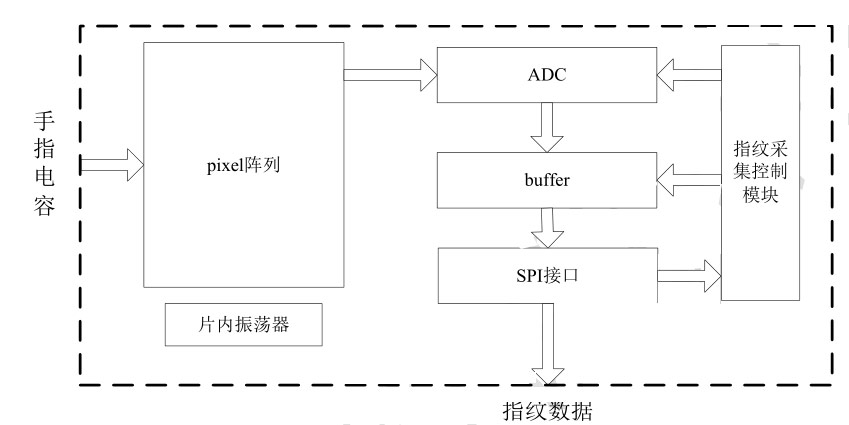

圖 1 TL192S 功能框圖
圖 1 所示為 TL192S 電容式指紋傳感器功能框圖，通過 SPI 接口向TL192S 發起指紋采集命令后，pixel 陣列采集的手指電容，通過 ADC 采樣量化，并存入到內部 buffer 中，用戶可以通過中斷或查詢方式從 SPI 接口讀取存儲在內部 buffer 中的指紋數據。ADC 采樣量化和存儲、讀取均在指紋采集控制模塊控制下完成。
| 技術規格
A.電氣特性
電參數列表
|
Parameter
|
Description
|
Min
|
Typical
|
Max
|
Unit
|
|
Supply Voltage
|
電源電壓
|
|
3.3
|
|
V
|
|
IO Voltage
|
IO 電壓
|
|
3.3
|
|
V
|
|
Supply Current
|
圖像采集時總電流
|
|
<30
|
|
mA
|
SPI CLOCK
|
SPI 時鐘頻率
|
|
<20
|
|
MHz
|
Interface
|
SPI
|
|
4+1
|
|
pin
|
Frame Rate
|
傳輸幀率
|
|
>30
|
|
f/s
|
ESD Protection
|
滿足 IEC61000-4-2，空氣放電
|
|
±15
|
|
kV
|
|
Operating Temperature
storage Temperature
VIL
VIH
VOL
VOH
|
工作溫度范圍
儲存溫度范圍
輸入低電平
輸入高電平
輸出低電平
輸出高電平
|
-40
-40
2.0
2.0
|
27
|
85
85
0.8
0.5
|
°C
°C
V
V
V
V
|

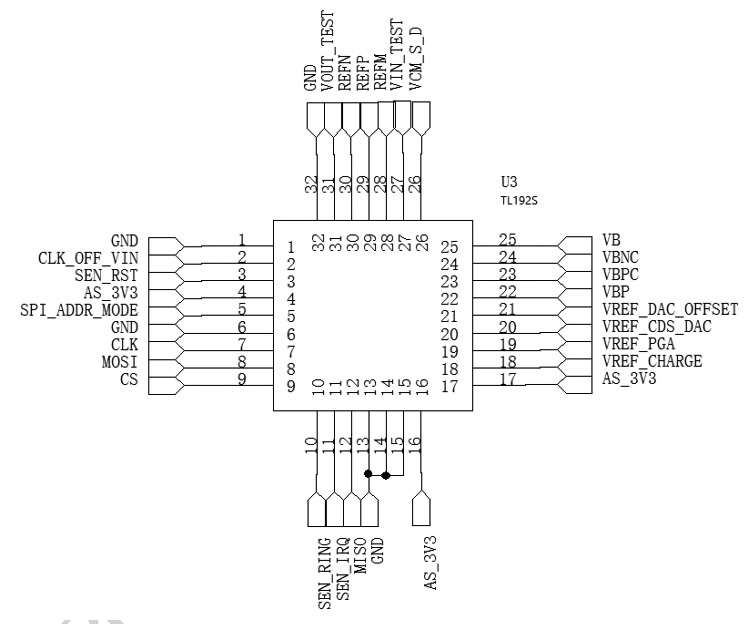

| 引腳描述
TL192S 引腳描述
引腳序號
|
引腳名稱
|
描述
|
1
|
ESDVSS
|
ESD 地
|
2
|
CLK_OFF_VIN
|
外接時鐘輸入
|
3
|
RSTN
|
復位信號
|
4
|
VDD
|
數字電源
|
5
|
SPI_ADDR_MODE
|
測試模式選擇
|
6
|
VSS
|
數字地
|
7
|
SPI_CLK
|
SPI時鐘
|
8
|
SPI_MOSI
|
SPI 輸入
|
9
|
SPI_SSN
|
SPI 片選
|
10
|
BEZEL
|
激勵信號
|
11
|
INT
|
中斷信號
|
12
|
SPI_MISO
|
SPI 輸出
|
13
|
AVSS
|
模擬地
|
14
|
DVSS
|
數字地
|
15
|
DVSS
|
數字地
|
16
|
DVDD
|
數字電源
|
17
|
AVDD
|
模擬電源
|
18
|
VREF_CHARGE
|
模擬輸出
|
19
|
VREF_PGA
|
模擬輸出
|
20
|
VREF_CDS_DAC
|
模擬輸出
|
21
|
VREF_ADC_OFFSET
|
模擬輸出
|
22
|
VBP
|
模擬輸出
|
23
|
VBPC
|
模擬輸出
|
24
|
VBNC
|
模擬輸出
|
25
|
VB
|
模擬輸出
|
26
|
VCM_S_D
|
模擬輸出
|
27
|
VIN_TEST
|
模擬輸出
|
28
|
REFM
|
模擬輸出
|
29
|
REFP
|
模擬輸出
|
30
|
REFN
|
模擬輸出
|
31
|
VOUT_TEST
|
模擬輸出
|
32
|
ESDVSS
|
ESD地
|

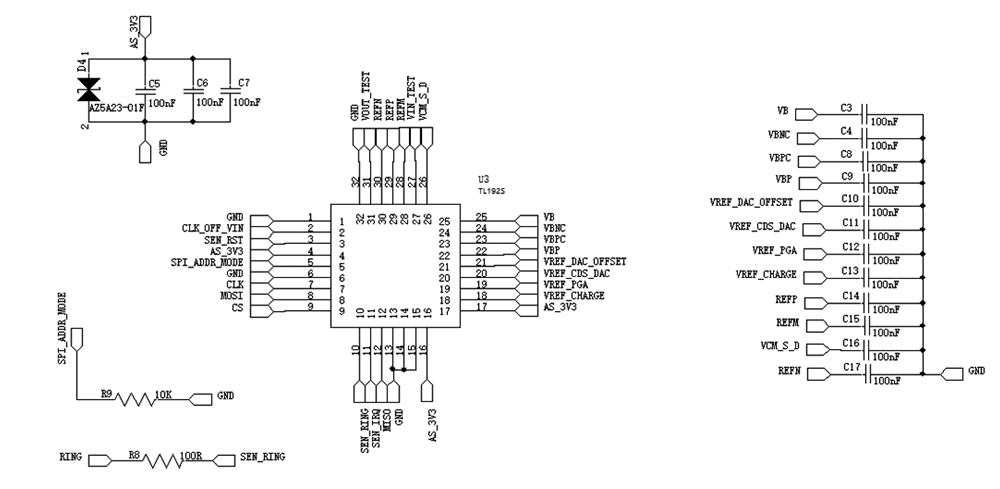

| 應用電路
A.P Pl ixel
采用主動式采集原理結合獨特的讀取技術，有效的消除噪聲和失配。
B.指紋采集數模轉換器
內置低功耗 10bit ADC，Max采樣率為 8M Sample/S,正常工作有效位ENOB 達到 9.5bit.
C.I SPI 接口
TL192S 內包含了一個 SPI 從機接口。用戶通過 SPI 接口完成對 TL192S的初始化、發出采圖命令、讀取指紋數據。TL192S 僅支持 11 模式，SPI_CLK 上升沿采樣數據，SPI_CLK 下降沿驅動數據，接口時序如下圖所示：

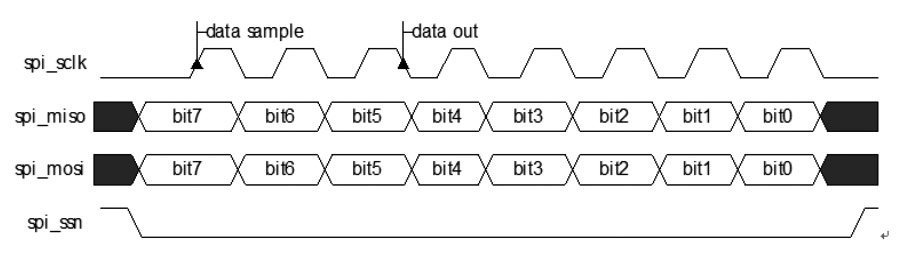

圖 2 SPI 接口時序
TL192S 的 SPI 接口可以完成 3 種操作：?jiǎn)巫止?jié)讀、單字節寫和多字節讀。SPI 操作的基本格式為：8 位地址 + {cmd[1:0],6'd0} + 8 位數據（或多個字節數據）。即首先發送 8 位寄存器地址，然后發送單字節讀、單字節寫或多字節讀命令，若為單字節寫命令，隨后 SPI 主機發送寫入的字節，若為單字節讀或多字節讀命令，若 SPI 從機已經準備好則請求的數據，則直接發送該數據，若從機未準備好，則返回全 0 數據，直到從機數據準備好。三種基本操作的對應的命令編碼如表 3 所示：
注：傳感器的 SPI 接口不能與其它元器件共用
SPI 基本操作命令編碼
序號
|
CMD值
|
CMD 說明
|
1
|
00
|
單次寫寄存器
|
2
|
01
|
reserved
|
3
|
10
|
單次讀寄存器
|
4
|
11
|
連續采集圖像
|
D.指紋采集控制模塊
指紋采集控制模塊通過 SPI 接口對其進行配置。指紋采集控制模塊控制模擬前端 ADC 采樣時序；指紋采集控制模塊控制指紋采樣數據的存儲與讀取。

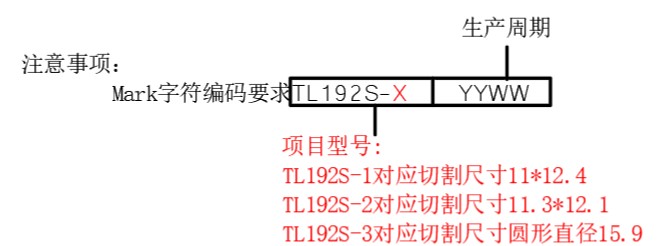

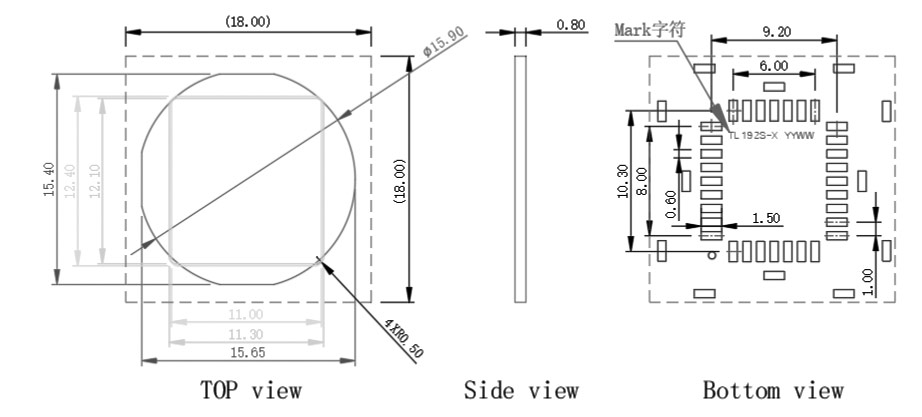

| 封裝特性
