| 產品概述

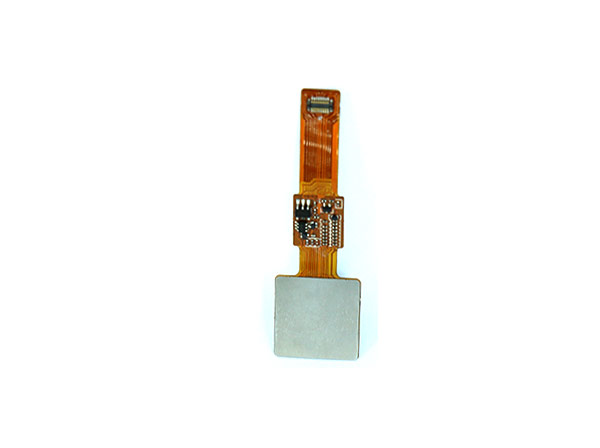

TLK3DL02 是電容式單傳感器指紋模組，傳感器可以采出 256 灰度等級的高質量圖像；有效像素是 192x192 像素，分辨率是 508 DPI；獨特的涂層加工工藝，對于 ESD 的防護高達 15KV,TLK3DL02 具有觸控喚醒功能。

模組與外部設備可以通過 16Pin BM10NB(0.8)-16DS-0.4V 連接器連接，線序 Pin 定義兼容FPC1020。TLK3DL02 是深圳市迪安杰智能識別獨立研發的電容式單傳感器指紋模組，模組軟件、硬件都具有完整自主知識產權。

| 應用領域

? 考勤管理

? 門禁管理

? 智能家居

? 安防領域

? 物聯網

| 技術參數?

??SYMBOL	??PARAMETER	??CONDITION	??MIN	??TYP	??MAX	??UNIT
??V DD	??工作電壓		??3.0	??3.3	??3.6	??V
??I LD?	??低功耗電流	??低功耗模式	??2	??3	??4	??uA
??I D	??工作電流?	??工作模式	??41	??45	??48	??mA
??V CC	??工作電壓		??3.0	??3.3	??3.6	??V
	??工作溫度		??-20		??+60?	??°C
	??存儲溫度		??-40		??+85	??°C
	??相對濕度	??非凝露	??40％		??80％	??RH
	??ESD		??接觸+/- 8KV，空氣+/-15KV			??KV
	??像素分辨率?		??508			?DPI
	??有效像素		??192 X 192
	??通信接口?		??SPI
	??指紋圖像錄入時間		??＜100			??ms
	??開發包		??WINDOWS/LINUX/ANDROID 等平臺

注 ：
● VDD_CTRL、Vtouch 一定要單獨 LDO 供電，并能單獨實現斷電，由于電壓不穩定會造成指紋模組工作不正常，在電池低壓告警時，應關閉指紋模組使用功能，并通知用戶及時更換電池，避免與大功率器件（喇叭、蜂鳴器、LED、LCD、電磁鐵、電機等）共用電源，電源紋波應<50mV。
● 手指觸摸到 Bezel 后，TOUCH_OUT 腳輸出高電平信號。

| 功能電路

A.通信接口

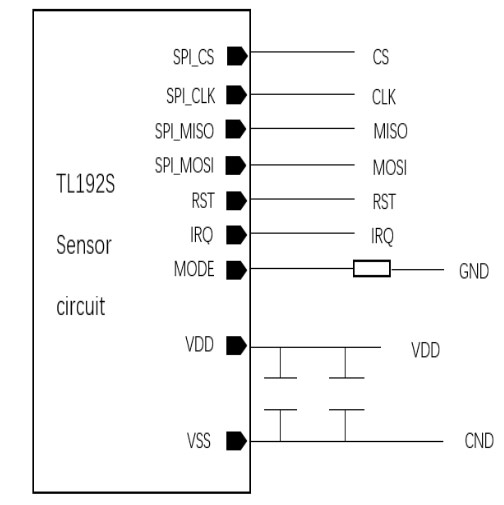

SPI 接口是一種高速的、全雙工、同步的通信總線， TL192S 指紋傳感器與 MCU 之間是通過SPI 協議進行數據通信。

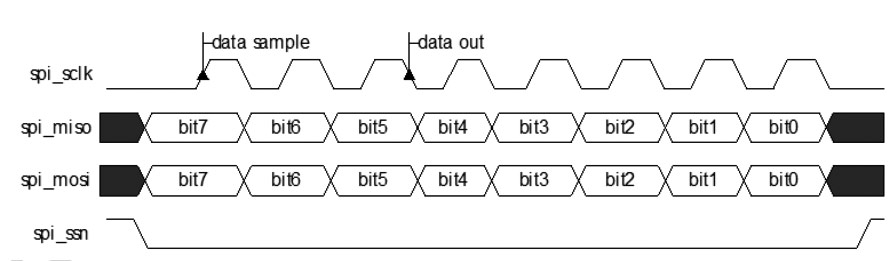

TL192S 內包含了一個 SPI 從機接口,用戶通過 SPI 接口完成對 TL192S 的初始化、發出采圖命令、讀取指紋數據。TL192S 僅支持 mode3 模式 SPI_CLK 上升沿采樣數據，SPI_CLK 下降沿驅動數據，接口時序如下圖所示：

注U :MCU ?與指紋傳感器的 I SPI ?通信接口不能與其它元器件 I SPI

B.觸摸 喚醒設計及流程圖

該指紋模組可以通過觸摸喚醒控制 VDD_CTRL 電源工作與否來實現降低模組功耗，設計電路如下所示：

通過此電路控制 SEN_RST 信號可以實現低功耗，當 SEN_RST 信號拉低時，此時只有觸摸喚醒電路工作，功耗小于 3uA。當 SEN_RST 信號拉高時，sensor 采圖。采完圖 SEN_RST 繼續拉低。

C.觸摸喚醒流程圖

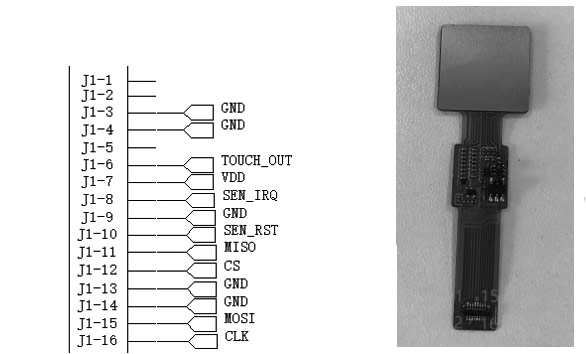

| 連接器 Pin 定義

??PIN	??SIGNAL NAME	??DESCRIPTION
? 3	??GND?	??電源地
??4	??GND?	??電源地
??6?	??VTOUCH_OUT	??觸控信號輸出，檢測到手指輸出信號為 TTL 高電平
??7	??VDD	??電源
??8	??SEN_IRQ	??Sensor 中斷信號
??9	??GND?	? 電源地
??10	??SEN_RST?	??Sensor 復位控制信號
??11	??MISO?	??SPI 接口 MISO 信號
??12	??CS?	??SPI 接口 CS 信號
??13	??GND?	??電源地
??14	??GND?	??電源地
??15	??MOSI?	??SPI 接口 MOSI 信號
??16	??CLK?	??SPI 接口 CS 信號

|?ESD

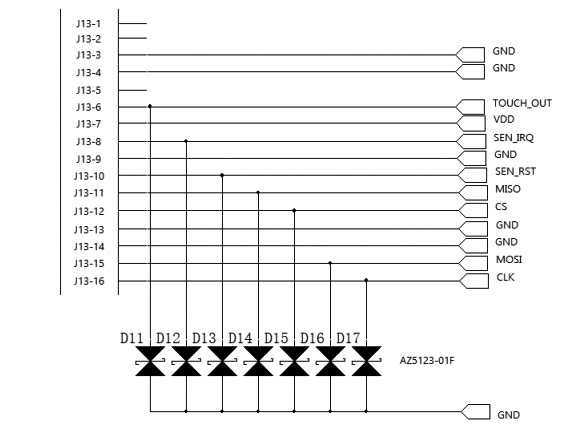

本產品都符合 IEC61000-4-2 標準，都能通過空氣+/-15KV，接觸+/-8KV 的靜電測試，為了滿足客戶更多使用場景，增強產品對靜電的的抗干擾能力，客戶可以在上位機連接器端做以下優化方案：在電源上串上 100uH 的電感，信號線上串上 100Ω的電阻，接口部分加上 TVS；軟件優化可以加硬件看門狗或者軟件看門狗，通過這兩種措施有效的提高模組抗靜電能力。參考如下圖：

|?通訊協議

請參考《迪安杰智能識別科技指紋模組通訊協議》

|?結構尺寸

A.指紋頭鐵框

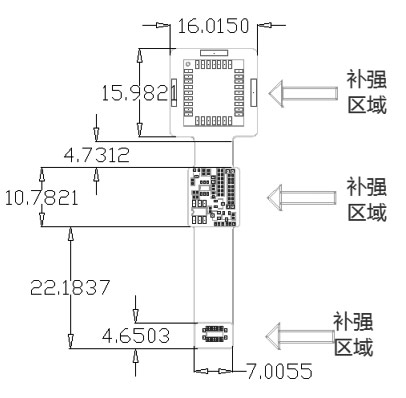

B.模組 尺寸
