| 產品概述

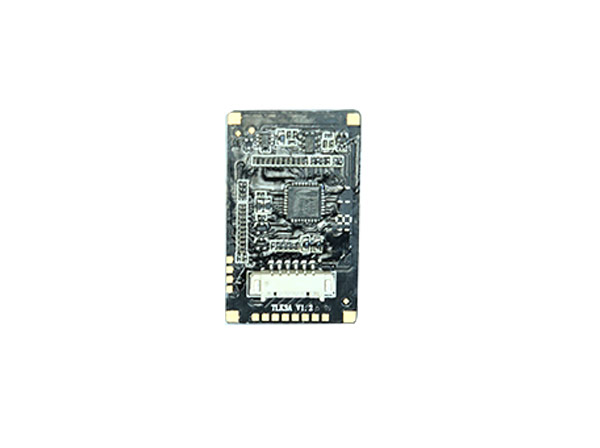

TLK3AC01-1 是電容式一體化指紋模組集成了強大的 TL192S 指紋芯片及高性能算法芯片。
TL192S 指紋芯片可以采出 256 灰度等級的高質量圖像；芯片有效像素是 192x192 像素，分辨率是 508 DPI；使用了獨特的涂層加工工藝，對于 ESD 的防護高達 15KV。算法芯片是基于 ARM Cortex 系列內核的高性能算法芯片，具有豐富的外設接口及具有強大的算法功能，支持 DES、AES、RSA、ECC 及多種 HASH 算法。TLK3AC01-1 支持低功耗模式及觸控喚醒功能且擁有嵌入式 LED 設計。
指紋芯片與算法芯片是通過高速的 SPI 接口通信，產品與外部設備可以通過一個 6Pin 1.25mm 間距標準連接器連接，通信方式是 UART。TLK3AC01-1 是深圳市迪安杰智能識別獨立研發的電容式指紋模組，模組軟件、硬件都具有完整自主知識產權。
| 應用領域
? 考勤管理
? 門禁管理
? 智能家居
? 安防領域
? 物聯網
| 技術參數
SYMBOL
|
PARAMETER
|
CONDITION
|
MIN
|
TYP
|
MAX
|
UNIT
|
V DD
|
工作電壓
|
|
3.0
|
3.3
|
3.6
|
V
|
I LD
|
低功耗電流
|
低功耗模式
|
2
|
3
|
4
|
uA
|
I D
|
工作電流
|
工作模式
|
41
|
45
|
48
|
mA
|
V CC
|
工作電壓
|
|
3.0
|
3.3
|
3.6
|
V
|
|
工作溫度
|
|
-20
|
|
+60
|
°C
|
|
存儲溫度
|
|
-40
|
|
+85
|
°C
|
|
相對濕度
|
非凝露
|
40％
|
|
80％
|
RH
|
|
ESD
|
|
接觸+/- 8KV，空氣+/-15KV
|
KV
|
|
像素分辨率
|
|
508
|
DPI
|
|
有效像素
|
|
192 X 192
|
|
拒真率
|
安全等級為 3
|
小于百分之一
|
|
識假率
|
安全等級為 3
|
小于十萬分之一
|
|
通信接口
|
|
UART（波特率 9600~115200，默認
57600）
|
|
指紋模板
|
|
118
|
PCS
|
|
指紋圖像錄入時間
|
|
＜100
|
ms
|
|
開發包
|
|
WINDOWS/LINUX/ANDROID 等平臺
|
L x W
x T
|
尺寸
|
傳感器
|
11 X 12.4 X 0.8
|
mm
|
模組
|
33.1 X 20.3 X 3.1
|
mm
|
注 ：
● VDD_CTRL、Vtouch 一定要單獨 LDO 供電，并能單獨實現斷電，由于電壓不穩定會造成指紋模組工作不正常，在電池低壓告警時，應關閉指紋模組使用功能，并通知用戶及時更換電池，避免與大功率器件（喇叭、蜂鳴器、LED、LCD、電磁鐵、電機等）共用電源，電源紋波應<50mV。
● 手指觸摸到 Bezel 后，TOUCH_OUT 腳輸出高電平信號。
| 功能電路
A.通信接口
SPI 接口是一種高速的、全雙工、同步的通信總線， TL192S 指紋傳感器與 MCU 之間是通過SPI 協議進行數據通信。
TLK3A 與外部設備是通過 UART 接口進行數據通信，波特率默認是 57600，留有 USB 調試接口。
B.串行協議
采用半雙工異步串行通訊。默認波特率為 57600bps，可通過命令設置為 9600～115200bps。
傳送的幀格式為 10 位，沒有起始位，8 位數據位（低位在前）和 2 位停止位，無校驗位。
C.上電時序
在與 PC 機 USB 通訊模式下，模塊上電或從低功耗模式進入正常模式，約需 300ms 時間進行初始化工作。在此期間，模塊不能響應上位機命令。
在 UART 通訊模式下，模塊上電或從低功耗模式進入正常模式，約需 50ms 時間進行初始化工作。在此期間，模塊不能響應上位機命令。
D.觸摸 喚醒設計及流程圖
該指紋模組可以通過觸摸喚醒控制 VDD_CTRL 電源工作與否來實現降低模組功耗，設計電路如下所示：
通過此電路控制 VDD_CTRL 電源的通斷時間可以實現低功耗，當 VDD_CTRL 電源被關斷，此時只有觸摸喚醒電路工作，功耗小于 3uA; 為了確保模組觸摸喚醒功能正常，需要在模組 VDD_CTRL關斷（進入低功耗）后對觸摸喚醒部分做復位操作
E.觸摸喚醒流程圖

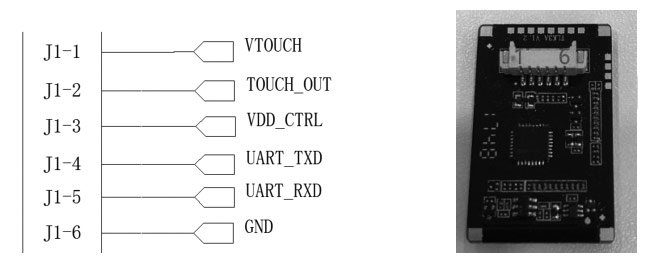

| 連接器 Pin 定義
PIN
|
SIGNAL NAME
|
DESCRIPTION
|
1
|
VTOUCH
|
觸控模塊電源 3.3V
|
|
2
|
VTOUCH_OUT
|
觸控信號輸出，檢測到手指輸出信號為 TTL 高電
平，驅動電流能力小于 6mA
|
3
|
VDD_CTRL
|
主電源 ，額定電壓 3.3V
|
|
4
|
UART_TX
|
UART 數據發送
|
|
5
|
UART_RX
|
UART 數據接收
|
|
6
|
GND
|
電源地
|
| ESD
本產品都符合 IEC61000-4-2 標準，都能通過空氣+/-15KV，接觸+/-8KV 的靜電測試，為了滿足客戶更多使用場景，增強產品對靜電的的抗干擾能力，客戶可以在上位機連接器端做以下優化方案：在電源上串上 100uH 的電感，信號線上串上 100Ω的電阻；軟件優化可以加硬件看門狗或者軟件看門狗，通過這兩種措施有效的提高模組抗靜電能力。
| 通訊協議
請參考《迪安杰智能識別科技指紋模組通訊協議》
| 結構尺寸

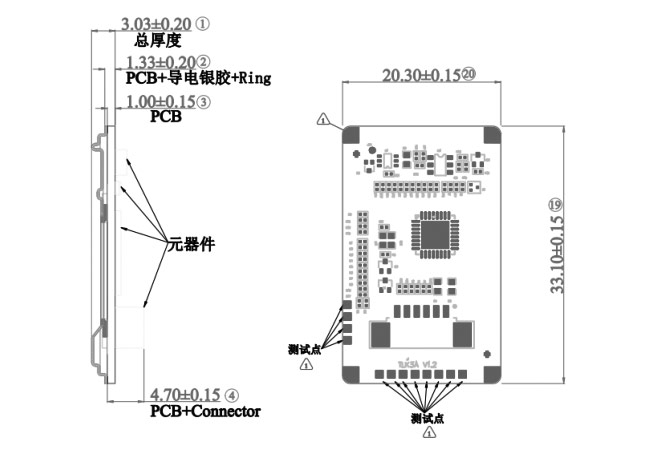

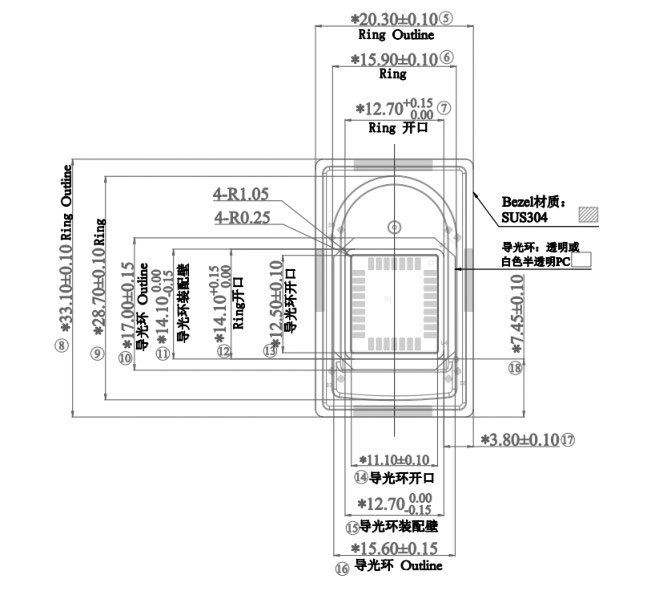

A.TLK3AC01-1 結構圖
